ریسه نواری آدرس پذیر ( ریسه رونده یا ریسه رانینگ) راهنمای کامل خرید
ریسه های آدرس پذیر ( ریسه رونده یا ریسه رانینگ) راهنمای کامل خرید
ریسه‌های نواری آدرس پذیر یا ریسه LED یا LED Strips که با ولتاژ 5 الی 24 ولت و قابلیت رونده یا Running (جلوه‌های حرکتی) ساخته می‌شوند، در انواع و مدل‌های مختلفی تولید می‌شوند. این مدل‌ها بسته به نوع چیپ، تراکم LED، ویژگی‌های حرکتی، رنگ، و پروتکل کنترل متفاوت هستند. در ادامه انواع متداول این نوع ریسه‌ها را بررسی می‌کنیم:
1. بر اساس نوع چیپ LED
WS2812:
WS2815:
WS2813:
WS2821:
WS2811:
2. بر اساس تراکم LED (ال ای دی بر متر)
30 LEDs/m:
60 LEDs/m:
120 LEDs/m:
3. بر اساس نوع پروتکل کنترل
SPI (Serial Peripheral Interface):
DMX512:
PWM (Pulse Width Modulation):
4. بر اساس رنگ و جلوه‌های حرکتی
RGB 2811:
RGBW:
Addressable (قابل آدرس‌دهی):
5. بر اساس مقاومت و پوشش
IP20:
IP65/IP67:
IP68:
6. ویژگی‌های خاص
برندهای مطرح
پروتکل‌های ریسه نواری رونده: SPI، DMX512، و PWM نقش مهمی در کنترل ریسه‌های LED و نورپردازی دارند. در ادامه به زبان ساده و روان هر کدام را توضیح می‌دهم:
—
1. SPI (Serial Peripheral Interface)چیست؟
پروتکل ارتباطی سریالی که اطلاعات را بین کنترلر و ریسه LED انتقال می‌دهد. این پروتکل به کنترل دقیق هر LED کمک می‌کند.
مثل چیست؟
فرض کنید یک کنترلر به هر LED در ریسه می‌گوید:
“تو رنگ قرمز شو”،
“تو سبز شو”،
“تو چشمک بزن”.
این دستورات به صورت سریالی و پشت‌سرهم برای هر LED ارسال میشود.
ویژگی‌ها:
مناسب برای ایجاد جلوه‌های حرکتی پیچیده مثل موج، باران نور، و انیمیشن.
هر LED به طور مستقل قابل برنامه‌ریزی است.
نیاز به کنترلر خاص دارد.
کاربردها:
تابلوهای تبلیغاتی.
دکوراسیون‌های حرفه‌ای با حرکات پیچیده.
2. DMX512چیست؟
یک پروتکل استاندارد صنعتی برای کنترل چراغ‌های نورپردازی، که اطلاعات را از یک کنترلر مرکزی به تجهیزات مختلف (مثل ریسه LED یا پروژکتور) می‌فرستد.
مثل چیست؟
فرض کنید شما یک مدیر کنسرت هستید و باید با یک میکروفن به تیم نورپردازی دستور بدهید که کدام چراغ‌ها چه رنگی شوند و با چه شدت نوری کار کنند. این پروتکل مثل آن میکروفن عمل می‌کند.
ویژگی‌ها:
برای کنترل تعداد زیادی چراغ یا ریسه از یک دستگاه مرکزی.
پایدار و دقیق.
بیشتر در رویدادهای حرفه‌ای مثل کنسرت‌ها، تئاترها، یا نورپردازی شهری استفاده میشود.
کاربردها:
سالن‌های نمایش.
استادیوم‌ها و محیط‌های بزرگ.
—
3. PWM (Pulse Width Modulation)چیست؟
روشی ساده و اقتصادی برای کنترل روشنایی و رنگ LEDها، با تغییر در میزان زمان روشن و خاموش بودن آنها.
مثل چیست؟
فرض کنید شما یک کلید دارید که با روشن و خاموش کردن سریع آن، شدت نور یک چراغ را تغییر می‌دهید. اگر چراغ بیشتر روشن بماند، نورش بیشتر است، و اگر بیشتر خاموش باشد، نور کمتر خواهد بود.
ویژگی‌ها:
ساده‌تر و ارزان‌تر از SPI و DMX512.
مناسب برای کنترل کلی یک ریسه (به جای کنترل هر LED به صورت مستقل).
نمی‌تواند جلوه‌های پیچیده مانند موج نور یا انیمیشن ایجاد کند.
کاربردها:
روشنایی ساده مثل نورپردازی کابینت‌ها.
ریسه‌های RGB که نیازی به افکت‌های پیچیده ندارند.
—
مقایسه ساده
نتیجه
اگر می‌خواهید افکت‌های پیچیده ایجاد کنید: SPI
اگر نورپردازی گسترده و حرفه‌ای می‌خواهید: DMX512
اگر فقط نور ساده می‌خواهید: PWM
در این راهنما، ما همه چیزهایی را که باید در مورد ریسه نوارهای LED آدرس پذیر بدانید، از اصول نحوه کار آنها گرفته تا انواع مختلف موجود در بازار، پوشش خواهیم داد. برای اطلاعات بیشتر در مورد این نوع نوار LED هیجان انگیز به ادامه مطلب مراجعه کنید.
ریسه نواری رونده یا رانینگ یا آدرس پذیر چیست؟
ریسه نواری LED آدرس پذیر یک نوار دیجیتالی است که حاوی LED ها و تراشه های درایور است که اجازه می دهد هر چراغ LED به طور مستقل کنترل شود. این بدان معنی است که هر LED می تواند به تنهایی مستقل و هوشمند باشد. به عبارت دیگر، هر ال ای دی یا نوری می تواند رنگ و روشنایی خود را داشته باشد.
در زیر تصویری از یک ریسه نوار LED آدرس‌پذیری به‌صورت جداگانه مشاهده میشود که دارای یک آی‌سی (تراشه مدار مجتمع) در هر LED است و هر LED را می‌توان برش داد. محل قرارگیری آی سی های LED آدرس پذیر به دو نوع اصلی تقسیم می شود، آی سی های مینیاتوری ساخته شده در داخل ساختار LED و آی سی هایی که در خارج از LED قرار می گیرند.
ریسه نواریهای رانینگ LED آدرس پذیر چگونه کار می کنند؟
تراشه آی سی میکروکنترلر، داده های سیگنال دیجیتال را از کنترلر led آدرس پذیر دریافت می کند، سپس فرمان کنترل را به هر دیود LED می دهد.
یک آی سی می تواند یک یا چند چراغ LED را کنترل کند. شما می توانید دستورات کنترلی مختلفی را به هر آی سی ارسال کنید. چراغ های LED در ناحیه کنترل آی سی مجاور می توانند رنگ های متفاوت و روشنایی متفاوتی داشته باشند. بنابراین، ما را قادر می سازد تا جلوه های روشنایی پیچیده ای را ایجاد کنیم.
ریسه نواری LED آدرس پذیر در مقابل ریسه نواری ساده LED غیر آدرس پذیر
ریسه نوارهای led آدرس پذیر را می توان به عنوان یک نسخه ارتقا یافته از نوارهای led غیر آدرس پذیر در نظر گرفت.
چراغ های ریسه LED معمولی فقط می توانند پرش رنگ کل نوار LED و تنظیم روشنایی یک رنگ را درک کنند. کل نور ریسه فقط می تواند در یک رنگ در یک زمان ظاهر شود و دو رنگ مختلف نمی توانند در یک زمان وجود داشته باشند.
در عوض، چراغ‌های نواری LED آدرس‌پذیر می‌توانند از طریق سیستم کنترل به تغییرات رنگی مختلفی از جمله تعقیب رنگ، دوچرخه‌سواری چند رنگ، راه رفتن تک رنگ و غیره دست یابند.
این حالت های تغییر رنگ اغلب توسط مهندس کنترل کننده آدرس پذیر برنامه ریزی شده و در برد مدار مجتمع کنترل کننده کاشته می شوند.
ما فقط باید ولتاژ ریسه نواری رونده آدرس پذیر را تامین کنیم، به کنترل کننده led آدرس پذیر متصل شده و حالت برنامه ریزی شده را پخش کنیم.
انواع ریسه نواری رنده (LED آدرس پذیر)
نقطه اتصال نوار led آدرس پذیر با چراغ نوار LED معمولی 12 ولت یا 24 ولت متفاوت است. با توجه به نقطه اتصال می توانید قضاوت کنید که آیا نوار نوری شما یک نوار led آدرس پذیر است یا خیر.
چراغ‌های نوار LED آدرس‌پذیر را می‌توان به نوارهای LED تک سیگنال، نوارهای LED سیگنال دوگانه، سری‌های رزومه نقطه شکست و نوارهای LED DMX512 با توجه به سیگنال تقسیم کرد. و این چهار نوع متفاوت است.
1. نوارهای LED قابل آدرس دهی تک سیگنال
از نام، یک نوار led آدرس پذیر سیگنال تنها می تواند از یک نوع سیگنال عبور کند. ناحیه کنترل آی سی پیکسل نامیده می شود. هنگامی که یکی از پیکسل ها خراب شود، پیکسل های دیگر از کار خواهند افتاد. بنابراین نقطه اتصال آن یک سیم مثبت، یک سیم منفی و یک سیم سیگنال است. شکل زیر را به عنوان مثال در نظر بگیرید.
- 12 ولت نشان دهنده خط مثبت است.
- Din نشان دهنده خط سیگنال داده است.
- GND نشان دهنده خط منفی است.
2. نوارهای LED قابل آدرس دهی دوگانه
علاوه بر سیگنال داده ای که از نوار led آدرس پذیر سیگنال دوگانه عبور می کند، یک عملکرد ساعت اضافه می کند. می توانید زمان روشن شدن چراغ LED را تنظیم کنید.
- 5 ولت – خط مثبت
- CKL/CKO—خط ساعت
- SDI/SDO – خط سیگنال دیجیتال
- GND – خط منفی
3. نوارهای ال ای دی آدرس پذیر Resume Breakpoint
سری رزومه Breakpoint نسخه ارتقا یافته یک نوار LED آدرس پذیر تک سیگنال است که یک مدار کنترل درایور LED خط داده دو کاناله با خط داده و خط داده پشتیبان است.
پس از خرابی یک خط داده، خط داده پشتیبان به طور خودکار شروع می شود و اطمینان حاصل می کند که سیگنال قطع نمی شود.
- 12 ولت – خط مثبت
- DO1 – خط سیگنال دیجیتال
- DO2 – خط پشتیبان
- GND – خط منفی
4. ریسه نواری LED DMX512
تفاوت نوار led DMX512 با سایر نوارهای led آدرس پذیر در این است که هوشمندتر است و می توان آن را به سیستم DMX متصل کرد.
ترفندهای مختلف مانند مسابقه اسب دوانی، آب جاری، تعقیب، انیمیشن و … را کنترل کنید. الگوها را می توان به دلخواه ترکیب کرد و هر رنگی را می توان نمایش داد.
اگر یک پیکسل خراب شود، انتقال سیگنال تحت تأثیر قرار نمی گیرد و پیکسل های دیگر می توانند به طور معمول استفاده شوند.
- GND – خط منفی
- 12 ولت – خط مثبت
- ب-خط دیجیتال
- الف – خط دیجیتال
- DI/DO – آدرس برنامه نویسی
آیا می توانید نوارهای LED آدرس پذیر را برش دهید؟
واحد برش ارتباط نزدیکی با کنترل چندین چراغ LED توسط یک آی سی دارد. یک آی سی یک LED را کنترل می کند، بنابراین می توان یک LED را برش داد .
واحد برش نوار LED آدرس پذیر معمولاً 1، 3 یا 6 چراغ LED است. نوارهای نور آدرس پذیر با واحد برش 1 LED را نوارهای LED آدرس پذیر جداگانه می نامند .
| نوار led آدرس پذیر 5 ولت ⇒ 1 واحد برش / 1 LED ⇒ افت ولتاژ در 5 متر 12 ولت نوار led آدرس پذیر ⇒ 3 واحد برش / 3 LED ⇒ 5 متر بدون افت ولتاژ، 10 متر با افت ولتاژ 24 ولت آدرس پذیر 24 ولت نوار led برش 6 / 6 LED ⇒ 10 متر بدون افت ولتاژ / طولانی ترین طول کار 10 متر است |
چگونه نوارهای LED آدرس پذیر را به هم وصل می کنید؟
دو راه برای اتصال دو چراغ نوار led آدرس پذیر به یکدیگر وجود دارد، یکی استفاده از کانکتور led آدرس پذیر بدون لحیم کاری ، و دیگری اتصال دو نوار LED آدرس پذیر با جوشکاری.

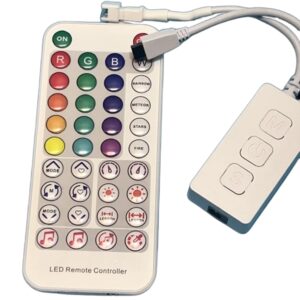

برای اینکه نوار led آدرس پذیر کار کند، چراغ led آدرس پذیر را به کنترلر led آدرس پذیر وصل کنید و سپس کنترلر را به منبع تغذیه led وصل کنید.
ترمینال خروجی کنترلر led آدرس پذیر یکی یکی به سیم نوار نور آدرس پذیر و ترمینال ورودی کنترلر به منبع تغذیه led متصل می شود.
